Unsere PV-Montagesysteme für Schrägdächer, wie beispielsweise Ziegeldächer (Biberschwanz-Eindeckungen, Pfannenziegel etc.) oder Dächer mit Trapezblech bestehen in der Regel aus Profilschienen, Modulklemmen und Dachhaken für die PV-Anlage. Sie können sowohl einlagig als auch zweilagig in senkrechter oder waagerechter Modullage montiert werden. Klicken Sie auf Ihre gewünschte Form der Dacheindeckung um weitere Informationen und passende Produkte zu erhalten.
Eine Beratung? Rufen Sie an. Ich möchte zum Online-Planungstool
Unsere PV Unterkonstruktion fürs Schrägdach besteht aus diesen Komponenten. Für eine passende Zusammenstellung kontaktieren Sie uns einfach.
Pfannenziegel-Dachhaken sind speziell für den Einsatz auf Dächern mit Pfannenziegeleindeckung entwickelt worden und werden direkt auf die Sparren geschraubt. Bei einer Lattenhöhe von mehr als 30 mm empfehlen wir, Sparrenbeilagen und entsprechend längere Tellerkopfschrauben bei dem PV Montagesystem fürs Ziegeldach zu verwenden. ALTEC bietet auch höhenverstellbaren Dachhaken und Dachhaken mit Schnelladapter an.

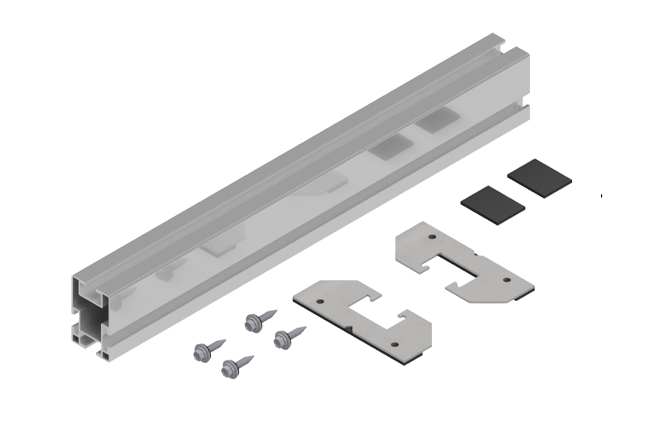

ALTEC Montageschienen haben für die Aufnahme der Hammerkopfschrauben eine Schlitzbreite von 22,4 mm. So können die Schienen an den Dachhaken befestigt bzw. ein Kreuzverbund montiert werden. Alle vormontierten ALTEC PV-Modulklemmen passen zu diesen Profilschienen. Schienen können in 6 Meter Länge oder auf das Wunschmaß geschnitten versendet werden.
ALTEC hat im Sortiment Klemmen für verschiedene Modulrahmenhöhen, sie sind erhältlich als Mittelklemme oder Endklemme. Mit schwarz eloxierten Klemmen können auch schwarze Solarmodule farblich passend installiert werden. Der Klemmstein ist besonders montagefreundlich und fügt sich durch Einklicken perfekt in die Nut der ALTEC-Profile ein.
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
Unser Schrägdachsystem besteht aus diesen Komponenten. Für eine passende Zusammenstellung kontaktieren Sie uns einfach.
Schindel- und Schieferdachhaken werden durch die Holzschalung auf die Sparren geschraubt. Zur Befestigung der kurzen Schindeldachhaken sind zwei Senkkopf-Holzschrauben 6 × 80 mm notwendig, bei den langen Schieferdachhaken drei Senkkopf-Holzschrauben 6 × 80 mm. Nach der Montage müssen die Dachhaken für PV-Anlagen sorgfältig eingedichtet werden.
Beratung gewünscht? Schindel-Dachhaken konfigurieren Schiefer-Dachhaken konfigurieren
ALTEC Montageschienen haben eine Schlitzbreite von 22,4 mm für die Aufnahme der Hammerkopfschrauben. So können die Schienen an den Dachhaken befestigt bzw. ein Kreuzverbund montiert werden. Alle vormontierten ALTEC PV-Modulklemmen passen zu diesen Profilschienen. Schienen können in 6 Meter Länge oder auf das Wunschmaß geschnitten versendet werden.
ALTEC bietet Klemmen für verschiedene Modulrahmenhöhen, sie sind erhältlich als Mittelklemme oder Endklemme. Mit schwarz eloxierten Klemmen können schwarze Solarmodule farblich passend installiert werden. Der Klemmstein ist besonders montagefreundlich und fügt sich durch Einklicken perfekt in die Nut der ALTEC-Profile ein.
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
Unser Schrägdachsystem besteht aus diesen Komponenten. Für eine passende Zusammenstellung kontaktieren Sie uns einfach.
Biberschwanz-Dachhaken für Dächer mit Biberschwanz-Eindeckung werden mit zwei Tellerkopfschrauben direkt auf den Sparren angebracht. Da sich der lang ausladende Bügel des Dachhakens für die PV-Anlage auf dem darunterliegenden Ziegel abstützt, empfehlen wir, den Tonziegel bei Installation eines PV Montagesystem fürs Ziegeldach durch einen Blechziegel zu ersetzen.
ALTEC Montageschienen haben eine Schlitzbreite von 22,4 mm für die Aufnahme der Hammerkopfschrauben. So können die Schienen an den Dachhaken befestigt bzw. ein Kreuzverbund montiert werden. Alle vormontierten ALTEC PV-Modulklemmen passen zu diesen Profilschienen. Schienen können in 6 Meter Länge oder auf das Wunschmaß geschnitten versendet werden.
ALTEC bietet Klemmen für verschiedene Modulrahmenhöhen, sie sind erhältlich als Mittelklemme oder Endklemme. Mit schwarz eloxierten Klemmen können schwarze Solarmodule farblich passend installiert werden. Der Klemmstein ist besonders montagefreundlich und fügt sich durch Einklicken perfekt in die Nut der ALTEC-Profile ein.
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
Unser Schrägdachsystem besteht aus diesen Komponenten. Für eine passende Zusammenstellung kontaktieren Sie uns einfach.
Für alle Klemmbefestigungen ist zu beachten, dass die erste Schienenlage quer zum Falz verläuft, ggf. ist ein Kreuzverbund zu installieren. Es wird empfohlen, die Verbindung von Dachhaut und Dachkonstruktion durch Fachpersonal prüfen zu lassen, damit eine sichere Montage gewährleistet werden kann.
ALTEC Montageschienen haben eine Schlitzbreite von 22,4 mm für die Aufnahme der Hammerkopfschrauben. So können die Schienen an den Dachhaken befestigt bzw. ein Kreuzverbund montiert werden. Alle vormontierten ALTEC PV-Modulklemmen passen zu diesen Profilschienen. Schienen können in 6 Meter Länge oder auf das Wunschmaß geschnitten versendet werden.
Beratung gewünscht? Montageprofile konfigurieren
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
Beratung gewünscht? Zubehör konfigurieren
Unser Schrägdachsystem besteht aus diesen Komponenten. Für eine passende Zusammenstellung kontaktieren Sie uns einfach.
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
Kleinteile und Zubehör wie Schrauben, Muttern, Systemmatten oder Gewindeplatten sind unerlässlich für die Montage Ihres PV-Projekts. ALTEC bietet alles, was Solarteure brauchen - in verschiedenen Dimensionen, für verschiedene Anwendungsfälle und immer passend zu PV-Montagesystemen und Komponenten von ALTEC.
für alle gängigen Dacheindeckungen optimiert
einfache und schnelle Montage
statisch berechnete Konstruktionen
Korrosionsbeständigkeit durch Edelstahlverarbeitung
Passt immer: systemübergreifend kombinierbar mit allen ALTEC-Komponenten
Serviceleistungen rund um PV Montagesysteme: von der Beratung bis zum Verkauf
2 MIN FÜR EIN
PASSGENAUES ANGEBOT
CHECKLISTE AUSFÜLLEN - UND KURZFRISTIG EIN GENAUES, UNVERBINDLICHES ANGEBOT ERHALTEN.
Reicht die vorhandene Dachneigung nicht aus, können Aufständerungswinkel für die optimale Ausrichtung und Effizienz der PV-Anlage sorgen. Idealerweise bildet der klassische Trapezblechschuh hierfür die Grundlage. Gegebenenfalls kann auch der Trapezblechbefestiger zum Einsatz kommen.
Wir haben die Checkliste für die Montage auf Trapezdächern perfektioniert!
